圆锥破碎机工作原理及结构剖析

圆锥破碎机简称圆锥破是常见的破石设备之一，在破碎机市场上的占有率是比较高的。为了用户更好地了解圆锥破碎机，以下将是对圆锥破碎机工作原理及结构的简要剖析。

一、圆锥破碎机主要应用分析

圆锥破碎机作为一种先进的大功率、大破碎比、高生产率的破碎机。该设备常被应用于冶金工业、建筑工业、筑路工业、化学工业及磷酸盐工业中，用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等物料。

二、圆锥破碎机工作原理解读

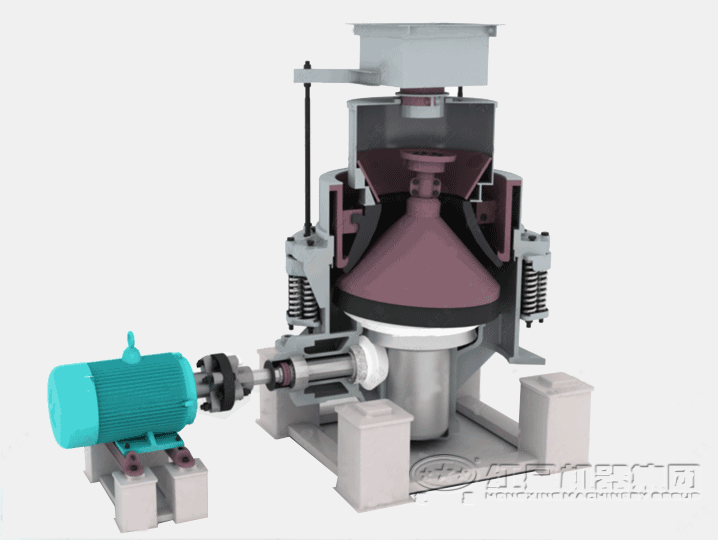

圆锥式破碎机工作时，首先由电动机的旋转通过皮带轮或联轴器、 传动轴和圆锥部在偏心套的迫动下绕一固定作旋摆运动，从而使圆锥式破碎机的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，排矿口增大，异物从破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排除破碎腔。在弹簧的作用下，排矿口自动复位，机器恢复正常工作。

三、圆锥破碎机结构剖析

圆锥破碎机结构主要包括机架、主轴、固定外锥及衬板、偏心套、可动内锥及衬板、润滑系统、保险装置等几部分组成。详细分析如下：

1、机架。破碎机机架又称机座，是整个圆锥破碎机设备的支撑部件，由上架体和下架体组成，机架外壳连同下部中心东周套用铸钢铸成整体部件。

2、主轴。主轴与机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。

3、偏心套。偏心套内部安装有高铅青铜衬套；下部通过螺栓安装有大锥齿轮和止推轴承。另外，在偏心轴套上还装有利用螺栓固定的配重组件，其内部灌铅并安装了耐磨保护衬板。

4、可动内锥及衬板。圆锥破碎机动锥上部采用螺栓连接固定有给料板组件，下部安装有球面轴瓦。动锥外部安装有高锰钢制成的动锥衬板，可动内锥的下表面座在球面瓦上以便支撑。

5、固定外锥及衬板。定锥上部安装的是给料料斗，为防止锥体磨损在内表面装有环形伞状锰钢衬板，定锥外部是与调整环配合的梯形螺纹。

6、保险装置。当有铁类等难碎异物进入圆锥破碎机碎矿腔时，固定外锥受到较大的向上压力，弹簧被压缩，将支撑环及固定外锥抬起，排矿口增大，难碎异物排出后弹簧恢复正常状态碎矿及开始正常工作。

7、润滑系统。圆锥破碎机的润滑系统及润滑过程与粗碎圆锥机基本相同。
