鹅卵石圆锥破碎机

采用层压式破碎机理,可破碎硬度大的物料;降低易损件损耗延长设备寿命
最大给料:326mm
处理能力:72-1100t/h
适用物料:鹅卵石、河卵石、大理石、重晶石、石英、铁矿石等。
销售热线:
0371-67772727
鹅卵石圆锥破碎机
鹅卵石圆锥破碎机具有破碎效率高,多功能性、节能高产等优势,其合理结构设计,生产效率高。可满足粗、中、细物料破碎筛分要求,是破碎鹅卵石的理想设备。鹅卵石圆锥破碎机结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、弹簧系统、控制系统等几部分组成。鹅卵石圆锥破碎机是采用稀油循环润滑系统,来润滑机器的圆锥齿轮副,并同时润滑偏心轴套的内外衬套、球面轴瓦及传动轴轴承等摩擦部件。而且鹅卵石圆锥破碎机价格合理,型号齐全。其合理结构设计,生产效率高,配件采用优质材料制成,使用寿命长,是破碎鹅卵石的理想设备。

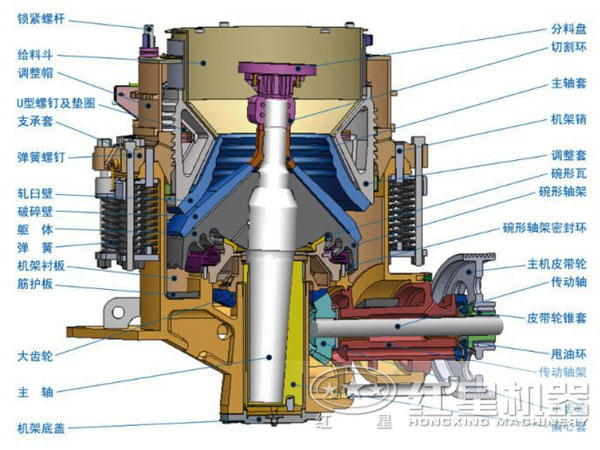

鹅卵石圆锥破碎机结构图
鹅卵石圆锥破碎机产品优势
自动化程度高
鹅卵石圆锥破碎机包含液压调整机构,便于快速调整破碎机排料口大小,还可以迅速清理破碎腔;并且还采用弹簧保险式过载保护装置,可将异物、铁块自动通过破碎腔排出,随后可自动复位。
生产成本低
鹅卵石圆锥破碎机采用层压破碎原理以及优化设计的破碎壁、扎臼璧,提高了使用寿命。另外,设备全部用数控立柱车床加工出的锥体蕊和破碎壁紧密结合,更换齿板时快速简单。
破碎比大
鹅卵石圆锥破碎机的破碎腔设计采用了粒间层压原理,因而具有较高的破碎比,破碎后的产品粒度均匀,并且呈立方体形状。
鹅卵石圆锥破碎机工作原理
在鹅卵石圆锥破碎机的工作过程中,电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。
鹅卵石圆锥破碎机技术参数
型号 | 破碎机腔型 | 破碎锥大端直径(mm) | 给料口宽度(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 主电动机功率(kw) | 主机重量(t) |
HXHP200 | C1 | 900 | 210 | 178 | 22~38 | 160~250 | 4P 160 | 10.1 |
C2 | 155 | 132 | 18~38 | 145~250 | ||||
C3 | 130 | 110 | 14~38 | 120~250 | ||||
F1 | 118 | 100 | 12~25 | 108~210 | ||||
F2 | 90 | 76 | 10~25 | 81~210 | ||||
F3 | 70 | 60 | 8~25 | 72~210 | ||||
HXHP300 | C1 | 1100 | 235 | 200 | 26~45 | 230~445 | 4P 220 | 17.8 |
C2 | 211 | 180 | 20~45 | 200~445 | ||||
C3 | 135 | 115 | 16~45 | 180~445 | ||||
F1 | 124 | 105 | 14~25 | 160~220 | ||||
F2 | 96 | 82 | 12~25 | 140~220 | ||||
F3 | 70 | 60 | 8~25 | 120~220 | ||||
HXHP400 | C1 | 1400 | 330 | 280 | 26~51 | 270~630 | 4P 315 | 25 |
C2 | 200 | 170 | 22~51 | 243~630 | ||||
C3 | 152 | 130 | 16~51 | 210~630 | ||||
F1 | 135 | 115 | 12~25 | 162~370 | ||||
F2 | 106 | 90 | 10~25 | 126~370 | ||||
F3 | 80 | 68 | 8~25 | 104~370 | ||||
HXHP500 | C1 | 1500 | 335 | 285 | 32~51 | 365~790 | 4P 400 | 34.1 |
C2 | 229 | 190 | 25~51 | 328~790 | ||||
C3 | 180 | 152 | 19~51 | 280~790 | ||||
F1 | 152 | 130 | 13~25 | 202~450 | ||||
F2 | 124 | 105 | 10~25 | 158~450 | ||||
F3 | 88 | 75 | 8~25 | 122~450 | ||||
HXHP800 | C1 | 2000 | 385 | 326 | 32~51 | 616~1100 | 4P 630 | 69.2 |
C2 | 350 | 298 | 25~51 | 522~1100 | ||||
C3 | 280 | 238 | 16~51 | 380~1100 | ||||
F1 | 160 | 136 | 13~25 | 328~730 | ||||
F2 | 120 | 102 | 10~25 | 270~730 | ||||
F3 | 90 | 77 | 8~25 | 166~730 |
