花岗岩圆锥破碎机

进料尺寸:35-314mm
生产能力:36-1814t/h
电机功率:90-480kw
适用物料:鹅卵石、石英砂、花岗岩、大理石、页岩、辉绿岩、铁矿、金矿、铜矿等
销售热线:
0371-67772727
花岗岩圆锥破碎机介绍
花岗岩圆锥破碎机具有结构可靠,生产效率高,调整方便,使用经济等特点。其弹簧保险系统是过载保护装置,可使金属异物通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑油隔离,保证可靠工作。花岗岩圆锥破碎机采用稀油循环润滑系统来润滑机器的圆锥齿轮副,并同时润滑偏心轴套的内外衬套、球面轴瓦及传动轴轴承等摩擦部件,因此维护工作方便快捷。

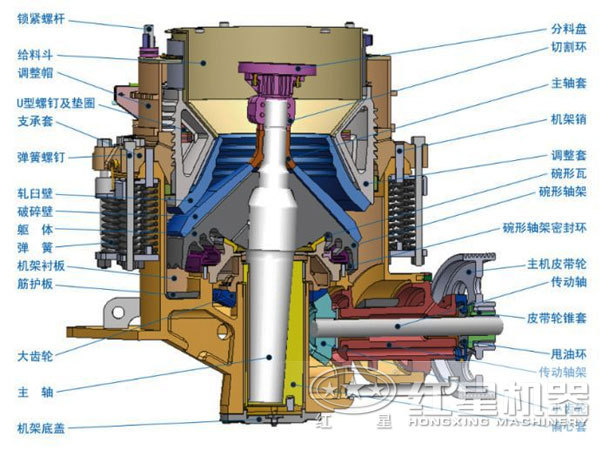

花岗岩圆锥破碎机结构图
花岗岩圆锥破碎机产品优势
节约成本
采用较少的零部件,节约使用维护成本。
能耗低
陡壁腔型,处理量极大,单位能耗低。

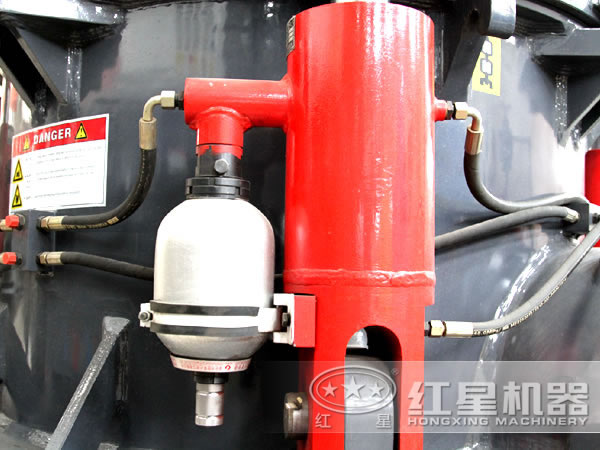

液压保护
全自动液压保护和调整,减少人工成本。
花岗岩圆锥破碎机工作原理
花岗岩圆锥破碎机工作原理是由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转,破碎圆锥轴心线在偏心轴套的迫动下做旋转与运动,使得花岗岩圆锥破碎机破碎壁表面时而靠近又时而离开轧臼壁的表面,从而使物料再定锥于动锥组成的环形破碎腔内不断地受到挤压冲击和弯曲而破碎。进过多次的挤压冲击和弯曲后,物料破碎至要求粒度,经下部排出。
花岗岩圆锥破碎机技术参数
型号 | 腔型 | 破碎锥大端直径(mm) | 排料口调整范围(mm) | 推荐最小排料口时开边给料口尺寸(mm) | 最大给料尺寸(mm) | 处理能力(t/h) | 主电动机功率(kw) | 机器本体重量(t) |
HXGYS 300 | C1 | 910 | 13~38 | 175 | 150 | 81~180 | 6P 90 | 10 |
C2 | 9~22 | 102 | 85 | 60~180 | ||||
F1 | 3~16 | 76 | 65 | 36~145 | ||||
F2 | 3~13 | 41 | 35 | 36~130 | ||||
HXGYS 400 | C1 | 1200 | 19~51 | 241 | 205 | 207~400 | 6P 200 | 20 |
C2 | 16~38 | 210 | 178 | 162~350 | ||||
C3 | 13~31 | 137 | 115 | 126~310 | ||||
F1 | 8~25 | 105 | 89 | 109~230 | ||||
F2 | 6~16 | 89 | 76 | 82~230 | ||||
F3 | 3~16 | 64 | 54 | 40~230 | ||||
HXGYS 500 | C3 | 1600 | 25~64 | 269 | 228 | 280~650 | 6P 280 | 40 |
C1 | 22~51 | 241 | 205 | 258~450 | ||||
C2 | 16~38 | 209 | 178 | 180~410 | ||||
F1 | 10~25 | 133 | 113 | 162~355 | ||||
F2 | 6~19 | 89 | 76 | 136~330 | ||||
F3 | 5~13 | 70 | 60 | 90~300 | ||||
HXGYS 700 | C1 | 2000 | 31~64 | 369 | 314 | 1125~1814 | 6P 480 | 90 |
C2 | 25~51 | 334 | 284 | 862~1424 | ||||
C3 | 19~38 | 278 | 236 | 544~1034 | ||||
F1 | 13~25 | 178 | 151 | 517~680 | ||||
F2 | 10~19 | 133 | 113 | 404~580 | ||||
F3 | 5~16 | 105 | 89 | 218~463 |
