河卵石圆锥破碎机

采用干油或水两种密封形式,使石粉和润滑磨隔离,保证连续高效的生产
进料尺寸:35-300mm
生产能力:12-700t/h
适用物料:河卵石、鹅卵石、铁矿石、煤矸石等。
销售热线:
0371-67772727
河卵石圆锥破碎机介绍
河卵石圆锥破碎机通过采用粒间层压原理设计的特殊破碎腔及与之相匹配的转速,取代传统的单颗粒破碎原理,实现对物料的选择性破碎,显著提高了产品细料比例和立方体含量,极大程度上减少了针片状物料。河卵石圆锥破碎机所有零件都可以从顶部或侧面拆装和维护,动锥和定锥拆装方便,无需拆装机架、紧固螺栓,因而河卵石圆锥破碎机日常更换衬板更便捷。利用液压马达,使破碎机生产效率高。

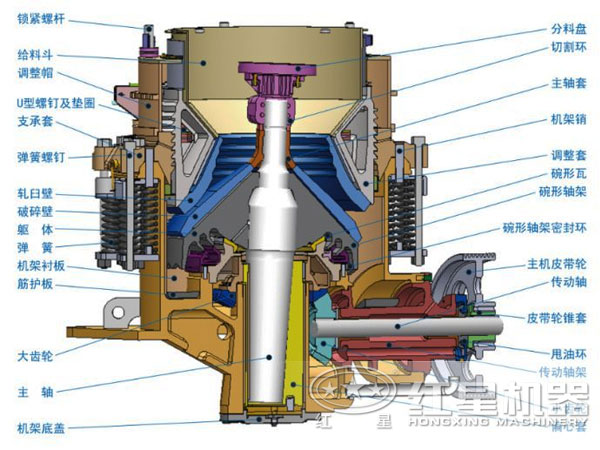

河卵石圆锥破碎机结构图
河卵石圆锥破碎机产品优势
颗粒优美
采用层压破碎,利用率高,粒形完整,大小均匀。
远程实时
配备远程触摸屏操作界面,显示实时工作状态。
安全可靠
PLC自动控制系统,提供可靠安全保护。
河卵石圆锥破碎机工作原理
在河卵石圆锥破碎机的工作过程中,其工作原理是电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。
河卵石圆锥破碎机技术参数
规格 | 型号 |
破碎锥大端直径 (mm) |
最大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量(t) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 |
