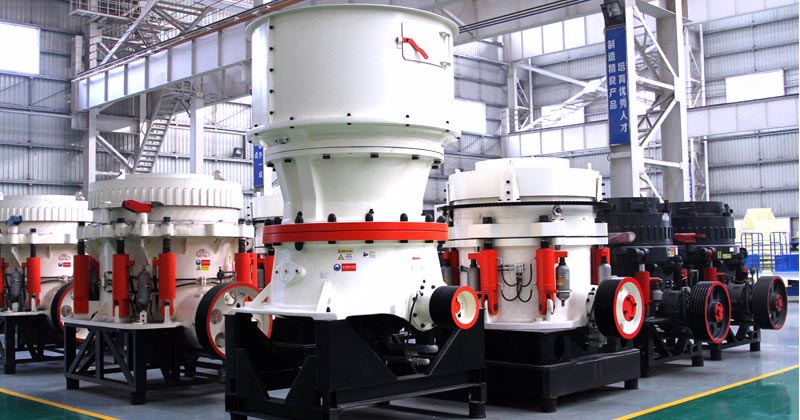

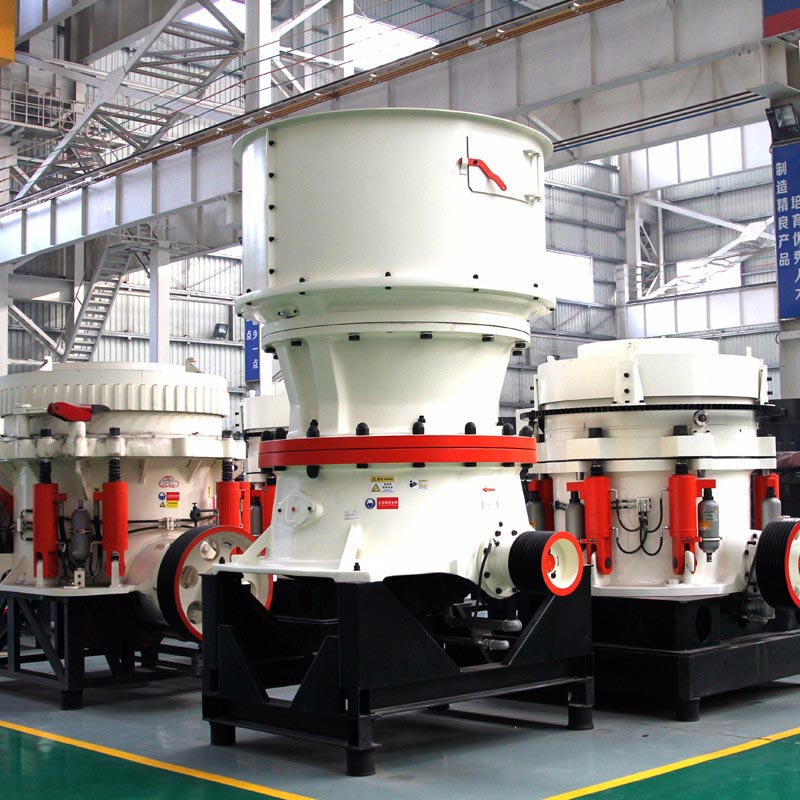

单缸圆锥破碎机

单缸圆锥破碎机

单缸圆锥破碎机

多种破碎腔型结合合理工作冲程,层压破碎,破碎比大,粒型好,产量高,适应多种粒度需求

进料尺寸:150-560mm

生产能力: 30-1050t/h

适用物料:河卵石、花岗岩、大理石、石灰石、萤石矿、金矿石、重晶石等。

销售热线:
0371-67772727

获取优惠报价

单缸液压圆锥破碎机介绍

单缸液压圆锥破碎机广泛应用于各黑色、有色、非金属矿山及砂石料等工业领域。作业过程中,通过单个液压缸升降动锥,实现了排矿口调整、清腔、过铁和过载保护等多种功能;采用双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。另外,可配置电子智能排矿口控制系统,实现了生产过程易控制和作业优化功能。

单缸液压圆锥破碎机产品优势

破碎效率高
HXCS(H)系列单缸液压圆锥破碎机主轴上下两端有支撑,能承受更大的破碎力和更大的冲程,加上与层压原理相适应的特殊破碎腔形,使该机具有更高的破碎效率。

生产能力大
机器在将破碎冲程、破碎速度以及破碎腔形状的合理组合设计,使该机在动锥大端直径相同的情况下,比老式弹簧圆锥破的产量高 35%~60%,生产能力大等特点。

粒级更均匀
采用特有的破碎腔形状以及层压破碎原理,产生颗粒间的破碎作用,从而使成品中立方体所占的比例明显增高,针片状石子减少,粒级更为均匀的特点。

单缸液压圆锥破碎机工作原理

电机带动单缸液压圆锥破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件带动偏心套组件和主轴组件以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎,支撑套与架体连接处靠液压缸压紧。当单缸液压圆锥破碎机内落入金属块等不可破碎物体时,单缸的动锥由底部液压活塞托起,起到排放口调整和过铁保护、反复起落排除堵矿的作用。以上文字描述就是单缸液压圆锥破碎机的工作原理,及部件在作业工程中起到的作用。

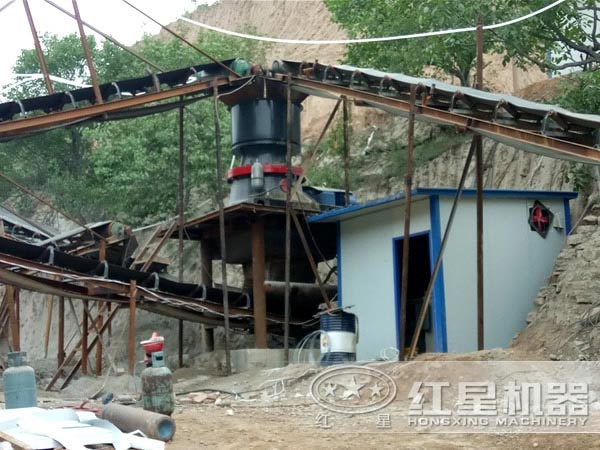

单缸液压圆锥破碎机客户现场

单缸圆锥破碎机技术参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型

最大进料尺寸

(mm)

最小进料尺寸

(mm)

装机功率

(kw)

处理能力

(t/h)

SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型

最大进料尺寸

(mm)

最小排料口尺寸

(mm)

装机功率

(kw)

处理能力

(t/h)

SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 62-26
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170
成功案例
河北磁选工艺生产线

河北磁选工艺生产线

加工物料:磁铁矿、磁黄铁矿、钛铁矿

生产能力:40-1000t/h

设备配置:颚式破碎机、圆锥破碎机、球磨机、分级机、磁选机、浓缩机和烘干机等主要设备组成。

广东制砂线生产现场

广东制砂线生产现场

加工物料:河卵石、鹅卵石

生产能力:40-1000t/h

设备配置:鄂式破碎机、圆锥破碎机、HX13制砂机、振动筛、XS3500洗砂机、胶带输送机、集中电控等
