石英石圆锥破碎机
采用层压破碎技术,产品粒型优美,大小均匀,配置远程触摸屏操作界面
进料尺寸:70-385mm
生产能力: 72-1100t/h
适用物料:石英石、花岗岩、大理石、板岩等。
销售热线:
0371-67772727
石英石圆锥破碎机介绍
石英石圆锥破碎机结构合理,破碎原理及技术参数先进,运转可靠,运行成本低;破碎机的所有部件有耐磨保护,将维修费用降低,一般使用寿命可提高30%以上。此设备破碎比大、效率高、能耗低,产品粒度均匀,适合中碎和细碎石英石。在加工石英石作业中,是必不可少高产设备。石英石圆锥破碎机结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。

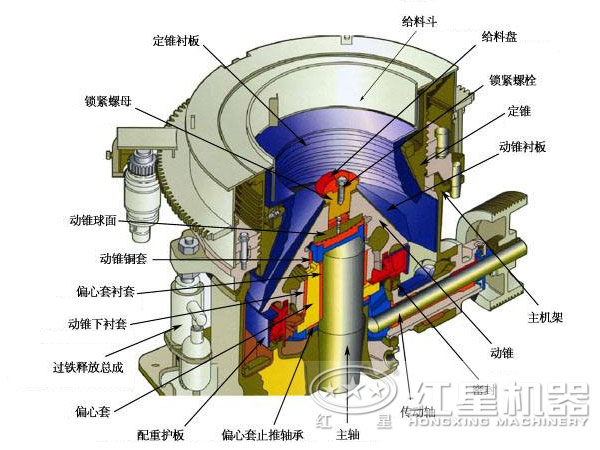

石英石圆锥破碎机结构图
石英石圆锥破碎机产品优势
运行安全可靠
大直径主轴和重型化主机架,保证了设备坚固耐用,运行可靠。多点控制的独立稀油润滑系统,可确保轴承润滑的双重保护。
性能高成本低
优化腔型、合理速度和冲程相结合,性能稳定可靠,生产能力提高,生产成本降低。
易于操作维修
所有部件能从上部或侧面拆装,方便定锥和动锥总成的拆卸。液压清腔系统可迅速清理破碎腔,大大减少了停机时间。
石英石圆锥破碎机工作原理
石英石圆锥破碎机的工作原理是:电动机通过弹性联轴器、传动轴和一对锥齿轮带动偏心套转动,破碎圆锥轴心线在偏心套的迫动下做旋摆运动,使破碎壁对轧臼壁时而靠近时而远离,矿石在破碎腔内不断地受到挤压和弯曲而被破碎。石英石圆锥破碎机采用润滑指密封方式,可壁免因操作不当引起水油混合的现象,当密封件磨损,由于弹簧的作用,可自动补偿,仍然使密封件紧密贴合,继续起到密封功能。
石英石圆锥破碎机技术参数
型号 | 破碎机腔型 | 破碎锥大端直径(mm) | 给料口宽度(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 主电动机功率(kw) | 主机重量(t) |
HXHP200 | C1 | 900 | 210 | 178 | 22~38 | 160~250 | 4P 160 | 10.1 |
C2 | 155 | 132 | 18~38 | 145~250 | ||||
C3 | 130 | 110 | 14~38 | 120~250 | ||||
F1 | 118 | 100 | 12~25 | 108~210 | ||||
F2 | 90 | 76 | 10~25 | 81~210 | ||||
F3 | 70 | 60 | 8~25 | 72~210 | ||||
HXHP300 | C1 | 1100 | 235 | 200 | 26~45 | 230~445 | 4P 220 | 17.8 |
C2 | 211 | 180 | 20~45 | 200~445 | ||||
C3 | 135 | 115 | 16~45 | 180~445 | ||||
F1 | 124 | 105 | 14~25 | 160~220 | ||||
F2 | 96 | 82 | 12~25 | 140~220 | ||||
F3 | 70 | 60 | 8~25 | 120~220 | ||||
HXHP400 | C1 | 1400 | 330 | 280 | 26~51 | 270~630 | 4P 315 | 25 |
C2 | 200 | 170 | 22~51 | 243~630 | ||||
C3 | 152 | 130 | 16~51 | 210~630 | ||||
F1 | 135 | 115 | 12~25 | 162~370 | ||||
F2 | 106 | 90 | 10~25 | 126~370 | ||||
F3 | 80 | 68 | 8~25 | 104~370 | ||||
HXHP500 | C1 | 1500 | 335 | 285 | 32~51 | 365~790 | 4P 400 | 34.1 |
C2 | 229 | 190 | 25~51 | 328~790 | ||||
C3 | 180 | 152 | 19~51 | 280~790 | ||||
F1 | 152 | 130 | 13~25 | 202~450 | ||||
F2 | 124 | 105 | 10~25 | 158~450 | ||||
F3 | 88 | 75 | 8~25 | 122~450 | ||||
HXHP800 | C1 | 2000 | 385 | 326 | 32~51 | 616~1100 | 4P 630 | 69.2 |
C2 | 350 | 298 | 25~51 | 522~1100 | ||||
C3 | 280 | 238 | 16~51 | 380~1100 | ||||
F1 | 160 | 136 | 13~25 | 328~730 | ||||
F2 | 120 | 102 | 10~25 | 270~730 | ||||
F3 | 90 | 77 | 8~25 | 166~730 |
-
