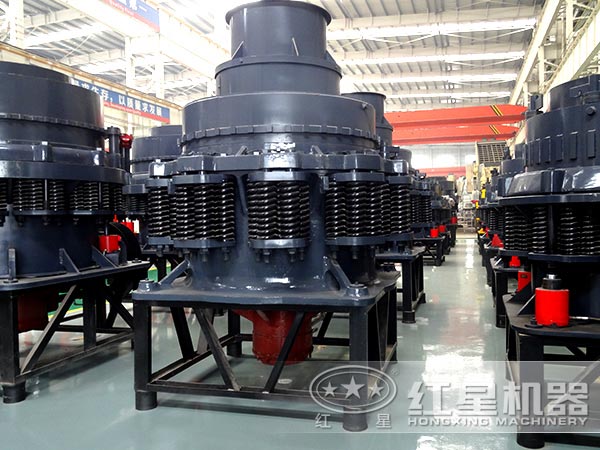

石头圆锥破碎机

进料尺寸:35-300mm
生产能力:40-700t/h
电机功率:30-280kw
产品优势:采用层压破碎原理,经其处理后的砂石细料多呈立方体,级配较为合理,且整机操作多为自动控制系统,所以安全性还是比较的高。
销售热线:
0371-67772727
石头圆锥破碎机介绍
石头圆锥破碎机调整排矿口方便、通过非破碎物体时过负荷系数小、容易取出堵塞在破碎腔内的非破碎物体。液压系统可有效地保证设备的安全运转。在破碎腔中有异物时,液压系统可使动锥体自动下退,当异物排出后,该系统使下退的动锥体自动复位。因为石头一般成块状或椭圆形,外表有的粗糙,有的光滑,质地坚固、脆硬。所以采用石头圆锥破碎机进行破碎,破碎机效果更佳,生产效率高。

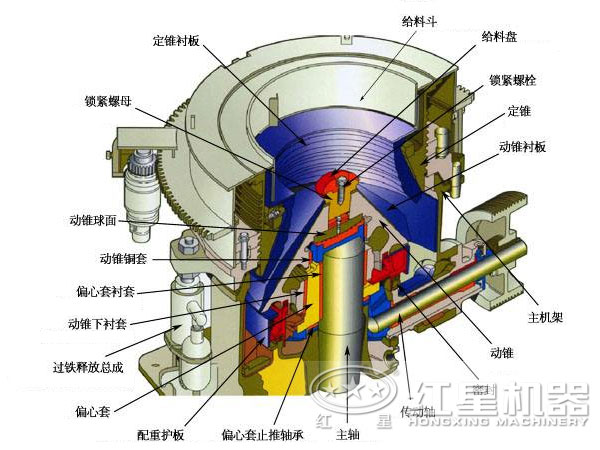

石头圆锥破碎机结构图
石头圆锥破碎机产品优势
破碎效率高
复合圆锥破碎机具备先进进料装置,进料顺畅度高,液压清腔系统,调节操作方便。
先进除铁装置
有效去除磁性杂质,提高成品纯度,提升成品的经济价值。
密封性能好
复合圆锥破碎机采用非接触式迷宫密封件,提升密封性能,减少杂质的进入,避免破碎产生粉尘颗粒的污染。
石头圆锥破碎机工作原理
石头圆锥破碎机作业原理:电机带动石头圆锥破碎机的小齿轮,小齿轮带动大齿轮,大齿轮组件(大齿轮、大齿轮架、偏心钢套)带动偏心套组件(偏心缸套、偏心铜套)和主轴组件(主轴、内锥、内锥衬板)以理论垂直线为中心,在铜衬套内公转,主轴组件在偏心铜套内以主轴的中心线可以实现自转。石头圆锥破碎机空机运行的时候,偏心套组件“抱着”主轴组件和随大齿轮一同公转,当物料加入到破碎腔后,主轴总成(主轴、内锥)在物料的阻力下在偏心铜套内缓慢的自转。内锥的运行轨迹看起来是在破碎腔内来回摆动,同时缓慢的旋转。物料被摆动的内锥挤压破碎。
石头圆锥破碎机技术参数
规格 | 型号 |
破碎锥大端直径 (mm) |
最大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量(t) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 |
-
