圆锥破碎机工作原理详解
发布时间:2015-01-24 10:49:03发布者:红星机器
圆锥破碎机是一种先进的大功率、大破碎比、高生产率的新型破碎机。其使用范围比较广泛,使用于坚硬的岩石、矿石、矿渣、耐火材料等物料。因此,市场的需求很大,用户对其作业原理也非常关心。那么,本文将对圆锥破碎机工作原理进行详解。

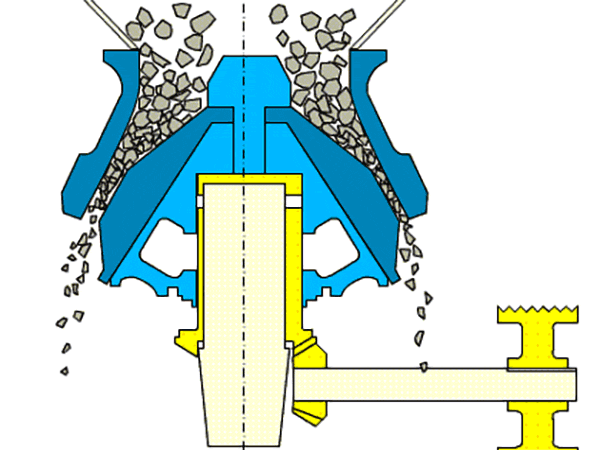

圆锥破碎机的整体结构是由机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统等部件组成。圆锥破碎机工作时,电动机通过水平轴和一对伞形齿轮带动偏轴套旋转,破碎圆锥轴心线在偏心轴套的迫动下作旋转运动,使得破碎壁(动锥)表面时而靠近时而离开轧臼壁(定锥)的表面,从而使矿石在破碎腔内不断地受到挤压和弯曲而被破碎。
圆锥破碎机的水平轴由电机通过三角皮带和皮带轮来驱动,水平轴通过大、小齿轮带动偏心套旋转,圆锥轴在偏心套的作用下产生偏心距做旋摆运动,使得破碎壁表面时而靠近定锥表面,时而远离定锥表面,从而使石料在破碎腔内不断地受到挤压、折断和冲击而破碎。破碎后的物料在自重的作用下从破碎机下部的排料口排出。在工作过程中,不可破异物通过破碎腔或因某种原因机器超载时,弹簧保险系统实现保险,排矿口增大,异物从破碎腔排出,如异物卡在排矿石可使用清腔系统,使排矿继续增大,使异物排除破碎腔。在弹簧的作用下,排矿口自动复位,机器恢复正常工作。
