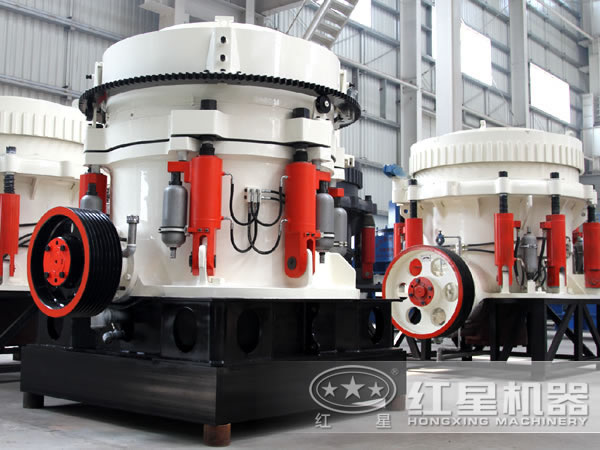

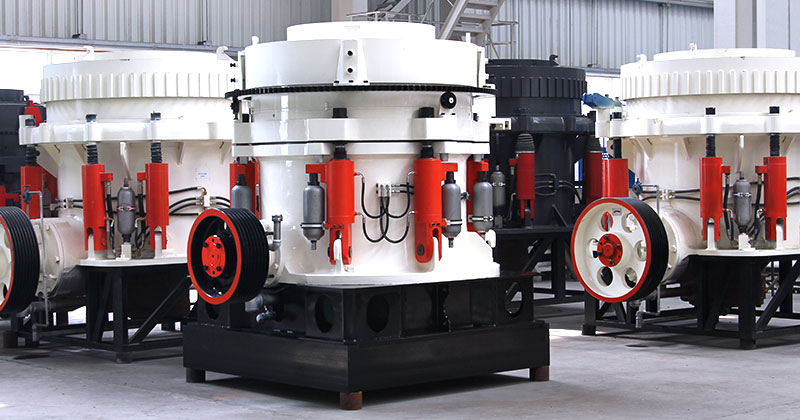

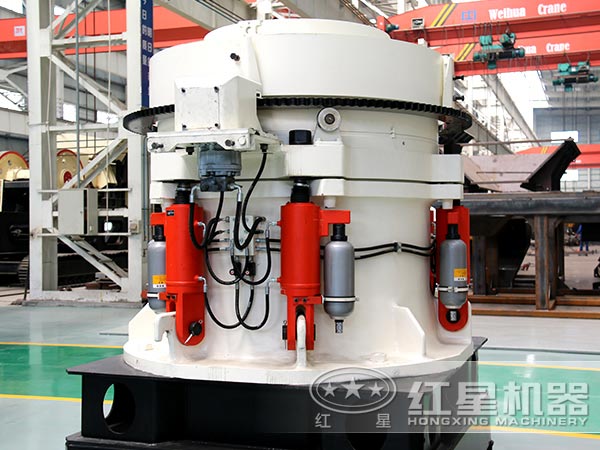

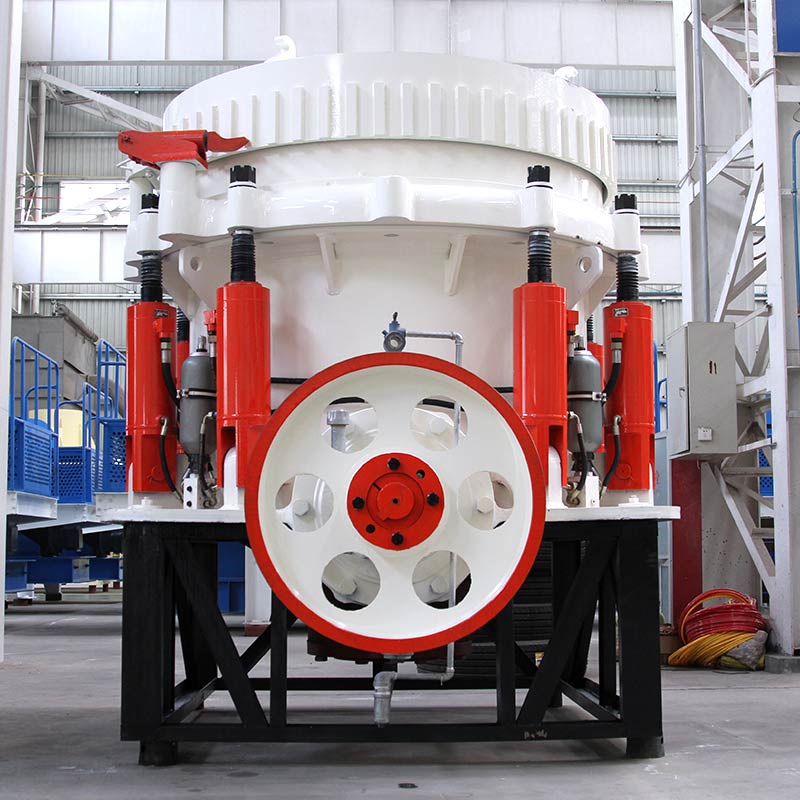

多缸液压圆锥破碎机

进料粒度:77-178mm
生产能力:72-1100t/h
电机功率:160-630kw
适用物料:花岗岩、风化砂、风化石、石英石、河卵石、锆英砂、石英沙、黄砂、砂子、生石灰等。
销售热线:
0371-67772727
多缸液压圆锥破碎机介绍

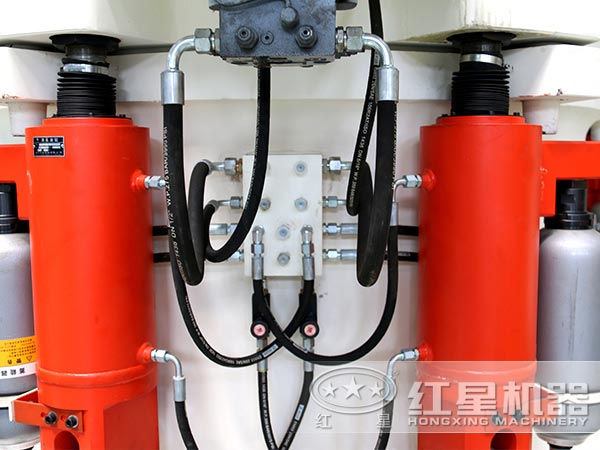

多缸液压圆锥破碎机是在弹簧圆锥破碎机的基础上发展起来的,它的基本结构与弹簧圆锥破碎机相似。多缸液压圆锥破碎机由于其保险、调整、锁紧都采用液压装置来实现。调整排矿口方便、通过非破碎物体时过负荷系数小、容易取出堵塞在破碎腔内的非破碎物体。具有用液压系统来调整破碎机排矿口的大小,液压系统可有效地保证设备的安全运转。在破碎腔中有异物时,液压系统可使动锥体自动下退,当异物排出后,该系统使下退的动锥体自动复位。重新保持原来的排矿口位置继续工作。

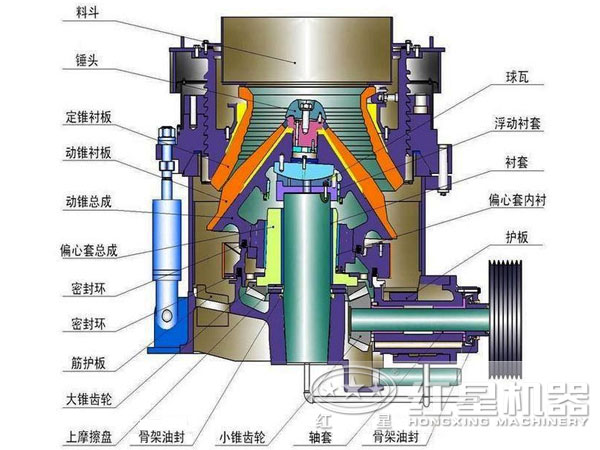

多缸液压圆锥破碎机结构图
多缸液压圆锥破碎机产品优势
粒度均匀、故障率低
采用了层压破碎原理,破碎产品多为立方结构,减少了针片状物料;由于多缸液压圆锥破碎机进行了优化设计,降低了设备的故障率,大大提高了工作效率,是目前国内使用广泛的设备之一。
润滑良好、运转可靠
液压圆锥破碎机采用迷宫式密封装置,取代了以往使用的水式密封,使灰尘杂质无法进人机体内,从而保证了润清油的清洁,延长了滑动轴承、推力球轴承的使用寿命,使得机器运转可靠。
结构合理、部件先进
结构合理,破碎原理及技术参数先进,运转可靠,运行成本低;所有部件有耐磨保护,将维修费用降低,使用寿命可提高。
多缸液压圆锥破碎机产品工作原理
多缸液压圆锥破碎机工作原理是通过电动机的旋转带动带轮或联轴器、 传动轴和圆锥部在轴心线下使偏心轴做周期性旋摆运动。在物料从料口进入破碎腔后因受到偏心轴和轧臼壁的相互冲击挤压、研磨、揉搓从而产生破碎的作用。液压保险系统能在机器发生过铁故障或者闷车现象时,通过液压将支撑套和定锥部顶部排除出故障物,在起到很好的保险作用,降低了维修率,提高生产效率。
多缸液压圆锥破碎机技术参数
型号 | 破碎机腔型 | 破碎锥大端直径(mm) | 给料口宽度(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 主电动机功率(kw) | 主机重量(t) |
HXHP200 | C1 | 900 | 210 | 178 | 22~38 | 160~250 | 4P 160 | 10.1 |
C2 | 155 | 132 | 18~38 | 145~250 | ||||
C3 | 130 | 110 | 14~38 | 120~250 | ||||
F1 | 118 | 100 | 12~25 | 108~210 | ||||
F2 | 90 | 76 | 10~25 | 81~210 | ||||
F3 | 70 | 60 | 8~25 | 72~210 | ||||
HXHP300 | C1 | 1100 | 235 | 200 | 26~45 | 230~445 | 4P 220 | 17.8 |
C2 | 211 | 180 | 20~45 | 200~445 | ||||
C3 | 135 | 115 | 16~45 | 180~445 | ||||
F1 | 124 | 105 | 14~25 | 160~220 | ||||
F2 | 96 | 82 | 12~25 | 140~220 | ||||
F3 | 70 | 60 | 8~25 | 120~220 | ||||
HXHP400 | C1 | 1400 | 330 | 280 | 26~51 | 270~630 | 4P 315 | 25 |
C2 | 200 | 170 | 22~51 | 243~630 | ||||
C3 | 152 | 130 | 16~51 | 210~630 | ||||
F1 | 135 | 115 | 12~25 | 162~370 | ||||
F2 | 106 | 90 | 10~25 | 126~370 | ||||
F3 | 80 | 68 | 8~25 | 104~370 | ||||
HXHP500 | C1 | 1500 | 335 | 285 | 32~51 | 365~790 | 4P 400 | 34.1 |
C2 | 229 | 190 | 25~51 | 328~790 | ||||
C3 | 180 | 152 | 19~51 | 280~790 | ||||
F1 | 152 | 130 | 13~25 | 202~450 | ||||
F2 | 124 | 105 | 10~25 | 158~450 | ||||
F3 | 88 | 75 | 8~25 | 122~450 | ||||
HXHP800 | C1 | 2000 | 385 | 326 | 32~51 | 616~1100 | 4P 630 | 69.2 |
C2 | 350 | 298 | 25~51 | 522~1100 | ||||
C3 | 280 | 238 | 16~51 | 380~1100 | ||||
F1 | 160 | 136 | 13~25 | 328~730 | ||||
F2 | 120 | 102 | 10~25 | 270~730 | ||||
F3 | 90 | 77 | 8~25 | 166~730 |
-
