圆锥破碎机锥形衬套出现裂纹的原因

圆锥破碎机空载运转时，主轴压向偏心轴套的薄边，厚边出现间隙；带负荷运行时，主轴压向偏心轴套的厚边，薄边出现间隙。这是圆锥破碎机检修或安装不当，致使动锥（或偏心轴套）出现歪斜，设备在负荷运行时，主轴底端压在靠偏心轴套厚边的锥形衬套内壁上造成的。下面我们就分析一下圆锥破碎机锥形衬套出现裂纹的原因。

1.球面轴瓦研磨不当。圆锥破碎机空载运行时，球面轴瓦承受由动锥自重和惯性力引起的反作用力，带负荷运行时，球面轴瓦承受由破碎力引起的反作用力。如果在安装时轴瓦刮研不当，内圈高于外圈，主轴便会与锥形衬套下口局部碰撞摩擦，动锥必然出现倾斜，使主轴下端压在锥形衬套上，造成锥形衬套出现裂纹。

2.主轴与偏心轴套间隙没有按规定调整。在安装动锥时，没有保证上口间隙的规定值，当破碎机负荷运转时，主轴便会与锥形衬套上口局部碰撞摩擦，造成锥形衬套出现裂纹。

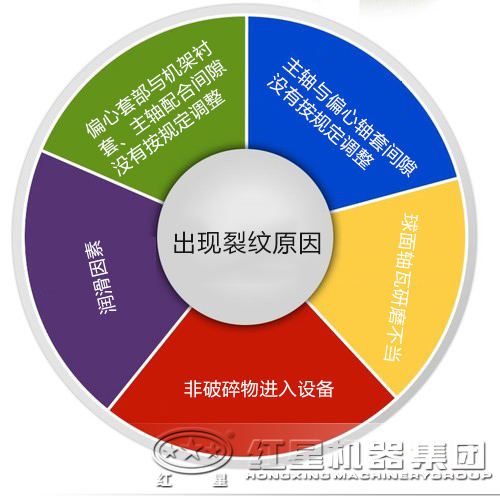

圆锥破碎机锥形衬套出现裂纹的原因

3.偏心套部与机架衬套、主轴配合间隙没有按规定调整。偏心套部与机座衬套的间隙按规定应为3~4 mm范围内，过大则偏心套部在运转中可能产生歪斜，使锥形衬套上部受力，产生裂纹。偏心套部与主轴的配合，锥套上口与主轴的间隙，按规定为3.8~ 4.6 mm，过小易导致主轴抱死，过大则导致主轴对锥形衬套的冲击加大，使锥形衬套产生裂纹。

4.非破碎物进入设备。非破碎物进入圆锥破碎机，轻则引起设备停车；重则导致设备零部件、电机受损。过铁产生的冲击负荷对锥形衬套的影响尤为严重。

5.润滑因素。因圆锥破碎机工作环境较差，油中含粉尘及水分的现象，因润滑问题引起油温升高，使主轴抱死，锥形衬套被烧坏甚至产生内应力而发生裂纹。
