你想要了解不同型号、不同类型圆锥破碎机的型号及产量吗?

发布时间:2018-04-27 10:22:54发布者:红星机器

圆锥破碎机就是我们通常叫的弹簧圆锥破碎机,同样,圆锥破碎机也是一个大的分类,它包括单缸液压圆锥破碎机、多缸液压圆锥破碎机、复合式破碎机和全液压圆锥破碎机。我们主要介绍的是弹簧圆锥破碎机,它适用于破碎中等以上硬度的各种矿石和岩石,圆锥破碎机破碎腔型由矿石用途决定,主要分为标准型、中型和短头型三种,标准型适用于中碎;中型适用于细碎;短头型适用于细碎。

 圆锥破碎机产品参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200


复合式圆锥破碎机(西蒙斯)是在引进、吸收国外技术的基础上研发而成的,可以使所要破碎的物料细碎程度更高,破碎产能与同类机型相比具有更高产量,同时也增强了物料粒子间的层压破碎作用,有效提高物料破碎后的立体形状。通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用,让操作变得更易于自动化。

 复合式圆锥破碎机产品参数

规格 型号 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开口边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(kg)
PSG 900 0910 914 (3′) 9-22 102 85 45-91 6P   75 9980
0917 13-38 175 150 59-163
0904 3-13 41 35 27-90
0906 3-16 76 65 27-100
PSG 1300 1313 1295 (4¼′) 13-31 137 115 109-181 6P   160 22460
1321 16-38 210 178 132-253
1324 19-51 241 205 172-349
1306 3-16 64 54 36-163
1308 6-16 89 76 82-163
1310 8-25 105 89 109-227
PSG 1600 1620 1676 (5½′) 16-38 209 178 181-327 6P   250 43270
1624 22-51 241 205 258-417
1626 25-64 269 228 299-635
1607 5-13 70 60 90-209
1608 6-19 89 76 136-281
1613 10-25 133 113 190-336
规格 最大给料
尺寸(mm)
处理能力
(t/h)
PSG 900 85 45-91
150 59-163
35 27-90
65 27-100
PSG 1300 115 109-181
178 132-253
205 172-349
54 36-163
76 82-163
89 109-227
PSG 1600 178 181-327
205 258-417
228 299-635
60 90-209
76 136-281
113 190-336

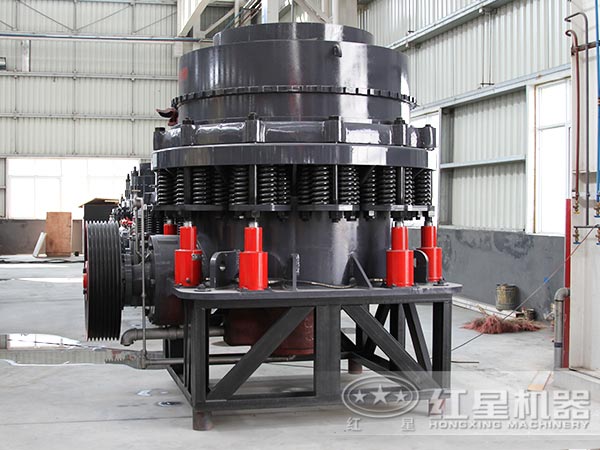

弹簧圆锥破碎机是较早的一种圆锥破碎机,结构合理,是一种先进的大功率、大破碎比、高生产率的破碎机。适用于细破碎和超细破碎坚硬的岩石、矿石、矿渣、耐火材料等。

 弹簧圆锥破碎机产品参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200

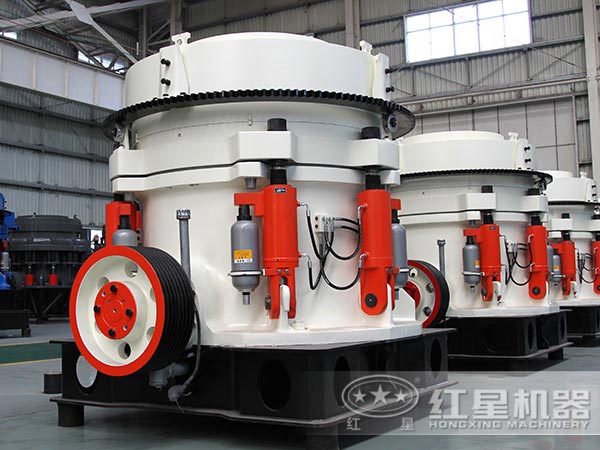

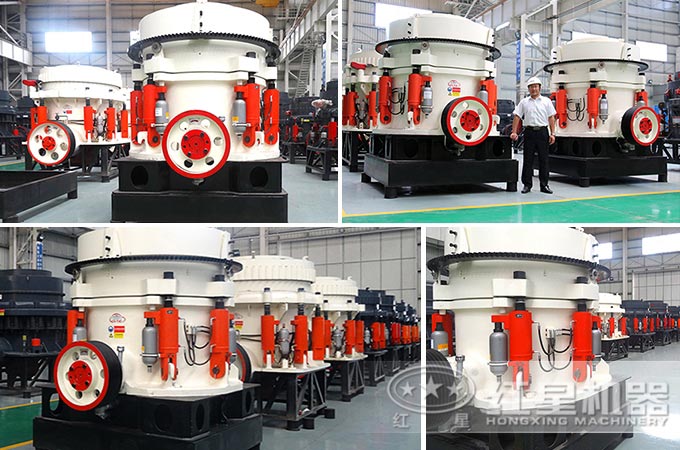

多缸液压圆锥破碎机是在弹簧圆锥破碎机的基础上发展起来的,它的基本结构与弹簧圆锥破碎机相似。多缸液压圆锥破碎机由于其保险、调整、锁紧都采用液压装置来实现。

 多缸液压圆锥破碎机产品参数

型号 破碎机腔型 破碎锥大端直径(mm) 给料口宽度(mm) 最大给料尺寸(mm) 排料口调整范围(mm) 处理能力(t/h) 主电动机功率(kw) 主机重量(t)
HXHP200 C1 900 210 178 22~38 160~250 160 10.1
C2 155 132 18~38 145~250
C3 130 110 14~38 120~250
F1 118 100 12~25 108~210
F2 90 76 10~25 81~210
F3 70 60 8~25 72~210
HXHP300 C1 1100 235 200 26~45 230~445 220 17.8
C2 211 180 20~45 200~445
C3 135 115 16~45 180~445
F1 124 105 14~25 160~220
F2 96 82 12~25 140~220
F3 70 60 8~25 120~220
HXHP400 C1 1400 330 280 26~51 270~630 315 25
C2 200 170 22~51 243~630
C3 152 130 16~51 210~630
F1 135 115 12~25 162~370
F2 106 90 10~25 126~370
F3 80 68 8~25 104~370
HXHP500 C1 1500 335 285 32~51 365~790 400 34.1
C2 229 190 25~51 328~790
C3 180 152 19~51 280~790
F1 152 130 13~25 202~450
F2 124 105 10~25 158~450
F3 88 75 8~25 122~450
HXHP800 C1 2000 385 326 32~51 616~1100 630 69.2
C2 350 298 25~51 522~1100
C3 280 238 16~51 380~1100
F1 160 136 13~25 328~730
F2 120 102 10~25 270~730
F3 90 77 8~25 166~730
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HXHP200 178 160~250
132 145~250
110 120~250
100 108~210
76 81~210
60 72~210
HXHP300 200 230~445
180 200~445
115 180~445
105 160~220
82 140~220
60 120~220
HXHP400 280 270~630
170 243~630
130 210~630
115 162~370
90 126~370
68 104~370
HXHP500 285 365~790
190 328~790
152 280~790
130 202~450
105 158~450
75 122~450
HXHP800 326 616~1100
298 522~1100
238 380~1100
136 328~730
102 270~730
77 166~730

全液压圆锥破碎机是我公司结合了两种设备的设计原理,即单缸液压圆锥破碎机与PYF圆锥破碎机,并在此基础上采用了先进的国外设计理念,径过技术部门的多次研究,而优化设计成的新型圆锥破碎机。

 全液压圆锥破碎机产品参数

型号 腔型 破碎锥大端直径(mm) 排料口调整范围(mm) 推荐最小排料口时开边给料口尺寸(mm) 最大给料尺寸(mm) 处理能力(t/h) 主电动机功率(kw) 机器本体重量(t)
HXGYS 300 C1 910 13~38 175 150 81~180 6P  90 10
C2 9~22 102 85 60~180
F1 3~16 76 65 36~145
F2 3~13 41 35 36~130
HXGYS 400 C1 1200 19~51 241 205 207~400 6P  200 20
C2 16~38 210 178 162~350
C3 13~31 137 115 126~310
F1 8~25 105 89 109~230
F2 6~16 89 76 82~230
F3 3~16 64 54 40~230
HXGYS 500 C1 1600 25~64 269 228 280~650 6P  280 40
C1 22~51 241 205 258~450
C3 16~38 209 178 180~410
F1 10~25 133 113 162~355
F2 6~19 89 76 136~330
F3 5~13 70 60 90~300
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HXGYS 300 150 81~180
85 60~180
65 36~145
35 36~130
HXGYS 400 205 207~400
178 162~350
115 126~310
89 109~230
76 82~230
54 40~230
HXGYS 500 228 280~650
205 258~450
178 180~410
113 162~355
76 136~330
60 90~300

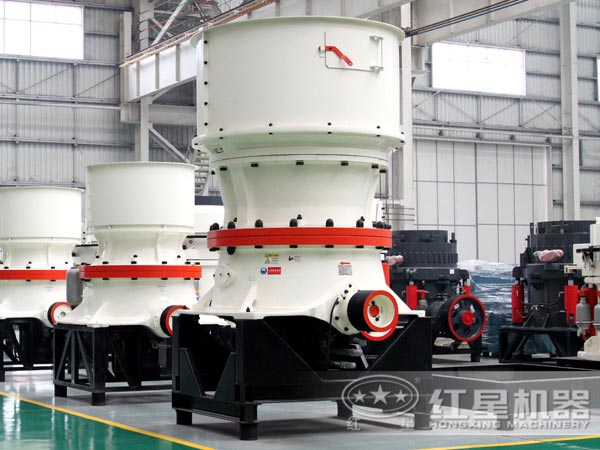

单缸液压圆锥破碎机广泛应用于各黑色、有色、非金属矿山及砂石料等工业领域。作业过程中,通过单个液压缸升降动锥,实现了排矿口调整、清腔、过铁和过载保护等多种功能;采用双保险控制的液压与润滑系统,可确保该机的过载保护与良好的轴承润滑。

 单缸液压圆锥破碎机产品参数


SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型  最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100S C1 250 22 90 85-170
C2 200 19 90 70-130
SC160S C1 360 25 160 125-345
C2 300 22 160 108-305
SC250S C1 450 35 250 267-605
C2 400 29 250 225-515
SC315S C1 560 41 315 349-1050
C2 500 38 315 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型 最大进料尺寸
(mm)
最小排料口尺寸
(mm)
装机功率
(kw)
处理能力
(t/h)
SC100 F1 150 10 90 45-135
F2 90 10 90 43-118
F3 50 6 90 36-71
SC160 F1 200 13 160 69-215
F2 115 10 160 57-184
F3 75 8 160 63-126
SC250 F1 215 16 250 116-396
F2 140 13 250 97-328
F3 70 8 250 95-252
SC315 F1 275 16 315 177-662
F2 175 16 315 162-552
F3 85 13 315 195-401
SC560 F1 300 22 560 448-1512
F2 195 19 560 380-1373
F3 90 13 560 357-912
SC750 F1 370 25 750 394-2181
F2 300 19 750 342-2020
F3 230 16 750 267-1814
F4 120 13 750 248-1165
F5 85 10 750 185-1170

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型 最大进料尺寸
(mm)
生产能力
(t/h)
SC(S)100 C1 250 85-170
C2 200 70-130
SC(S)160 C1 360 125-345
C2 300 108-305
SC(S)250 C1 450 267-605
C2 400 225-515
SC(S)315 C1 560 349-1050
C2 500 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型  最大进料尺寸
(mm)
处理能力
(t/h)
SC100 F1 150 43-135
F2 90 43-118
F3 50 36-71
SC160 F1 200 69-215
F2 115 57-184
F3 75 63-126
SC250 F1 215 116-396
F2 140 97-328
F3 70 95-252
SC315 F1 275 177-662
F2 175 162-552
F3 85 195-401
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-915
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170
