圆锥破碎机结构组成详析

对于预投资圆锥破碎机设备的用户朋友们来说，要想使其投资设备收益提升，那么对于该圆锥破碎机设备基础建设就必须要有一定的了解，所以基于此，以下将是对圆锥破碎机结构组成的详细介绍，具体如下：

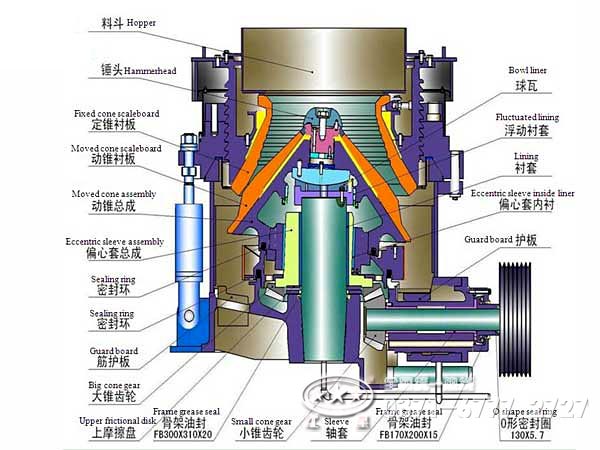

一般来说，圆锥破碎机结构主要包括机架、主轴、固定外锥及衬板、偏心套、可动内锥及衬板、润滑系统、保险装置等几部分组成。具体详情如下：

1、机架。圆锥破碎机机架又称机座，是整个圆锥破碎机设备的支撑部件，由上架体和下架体组成，机架外壳连同下部中心东周套用铸钢铸成整体部件。

2、主轴。主轴与机架的下架体中心轮毅采用锥面小过盈配合装配，主轴开有轴向和径向润滑油孔。

3、偏心套。圆锥破碎机偏心套内部安装有高铅青铜衬套；下部通过螺栓安装有大锥齿轮和止推轴承。另外，在偏心轴套上还装有利用螺栓固定的配重组件，其内部灌铅并安装了耐磨保护衬板。

4、可动内锥及衬板。圆锥破碎机动锥上部采用螺栓连接固定有给料板组件，下部安装有球面轴瓦。动锥外部安装有高锰钢制成的动锥衬板，可动内锥的下表面座在球面瓦上以便支撑。

5、固定外锥及衬板。圆锥破碎机定锥上部安装的是给料料斗，为防止锥体磨损在内表面装有环形伞状锰钢衬板，定锥外部是与调整环配合的梯形螺纹。

6、保险装置。当有铁类等难碎异物进入圆锥破碎机碎矿腔时，固定外锥受到较大的向上压力，弹簧被压缩，将支撑环及固定外锥抬起，排矿口增大，难碎异物排出后弹簧恢复正常状态碎矿及开始正常工作。

7、润滑系统。圆锥破碎机的润滑系统及润滑过程与粗碎圆锥机基本相同。

以上即是对圆锥破碎机内部结构组成的简单介绍，希望能够为您带去一丝帮助性理解。
